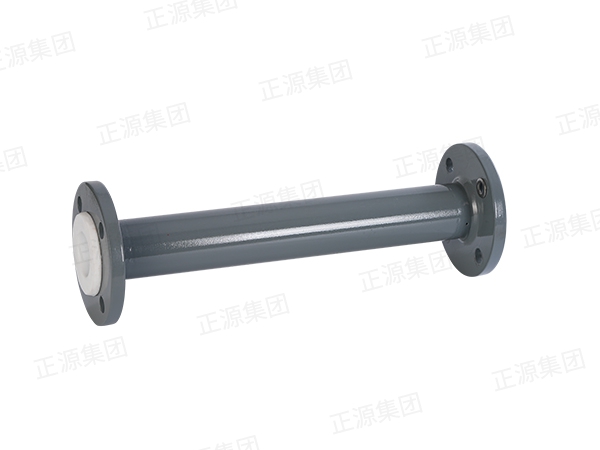

鋼襯四氟模壓直管

● 公稱通徑： DN15-600MM

● 使用溫度： -20-180℃

● 使用壓力：-0.09MPA-1.6MPA

● 鋼管選用：國標無縫鋼管

● 法蘭使用：選用平焊法蘭（參照HG/T20595-2009），也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN等標準法蘭，為便于用戶安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊活套法蘭）。

● 鋼襯四氟模壓件不同規格在不同溫度下耐受的負壓不同，可根據客戶工況條件進行特別設計。

025-57255189

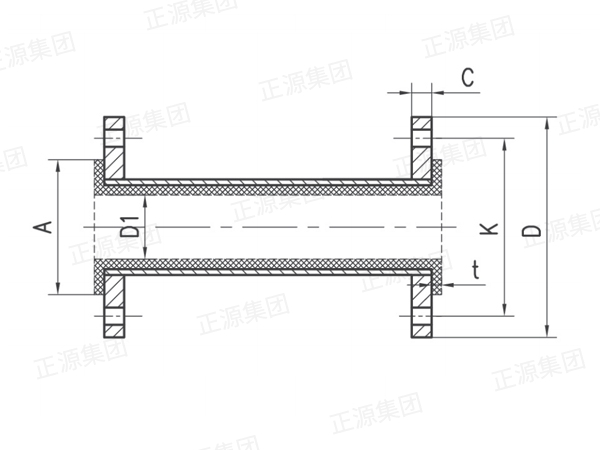

產品參數表
    單位：mm

公稱通徑

鋼管規格T

 密封面A

密封面厚t

法蘭外徑D

 中心孔距K 法蘭厚度C

襯里厚度t1

  孔徑D1

DN(mm)

NPS(inch)

15

1/2

 30*3

40

 5 95 65 12 3 15

20

3/4

 34*3 50 5 105 75 14 3.5 19
25 1 42*3 60 5 115 85 14 4 25
32 1  1/4 48*3 70 5 140 100 16 4.5 30
40 1  1/2 57*3 80 5 150 110 16 5 38
50 2 68*4 95 5 165 125 16 5.5 47
65 2  1/2 83*4 115 7 185 145 17.5 6 60
80 3 102*4 130 7 200 160 17.5 7 78
100 4 114*4 150 7 220 180 19.5 7.5 87
125 5 140*5 180 7 250 210 19.5 8.5 109
150 6 168*5 205 7 285 240 21.5 13 128
200 8 219*6.5 265 7 395 295 21.5 15 172
250 10 273*7 320 10 340 350 23.5 15 225
300 12 325*8 365 10 445 400 23.5 15 275
350 14 377*8 425 13 505 460 25.5 15 327
400 16 426*8 475 13 565 515 29.5 15 375
450 18 480*10 530 13 615 565 33.5 15 425
500 20 530*10 580 13 670 620 35.5 15 474
600 24 630*10 680 13 780 725 39.5 15 575



B5版 FYAZM01-鋼襯模壓直管

    單位：mm

公稱通徑

鋼管規格T

 密封面A

密封面厚t

法蘭外徑D

 中心孔距K 法蘭厚度C

襯里厚度t1

  孔徑D1

DN(mm)

NPS(inch)

15

1/2

 30*3

40

 5 95 65 12 3 15

20

3/4

 34*3 50 5 105 75 14 3.5 19
25 1 42*3 60 5 115 85 14 4 25
32 1  1/4 48*3 70 5 140 100 16 4.5 30
40 1  1/2 57*3 80 5 150 110 16 5 38
50 2 68*4 95 5 165 125 16 5.5 47
65 2  1/2 83*4 115 7 185 145 17.5 6 60
80 3 102*4 130 7 200 160 17.5 7 78
100 4 114*4 150 7 220 180 19.5 7.5 87
125 5 140*5 180 7 250 210 19.5 8.5 109
150 6 168*5 205 7 285 240 21.5 13 128
200 8 219*6.5 265 7 395 295 21.5 15 172
250 10 273*7 320 10 340 350 23.5 15 225
300 12 325*8 365 10 445 400 23.5 15 275
350 14 377*8 425 13 505 460 25.5 15 327
400 16 426*8 475 13 565 515 29.5 15 375
450 18 480*10 530 13 615 565 33.5 15 425
500 20 530*10 580 13 670 620 35.5 15 474
600 24 630*10 680 13 780 725 39.5 15 575



B5版 FYAZM01-鋼襯模壓直管
