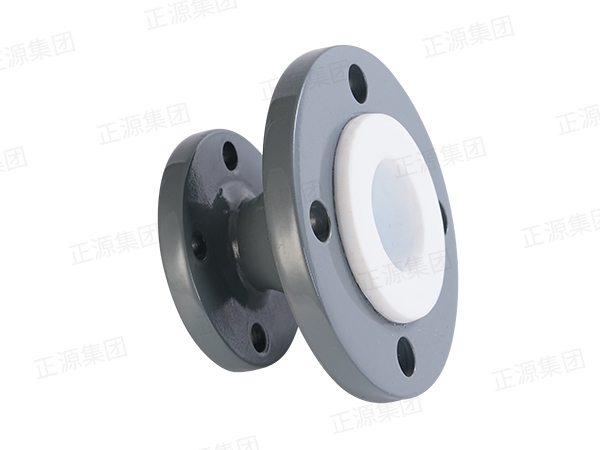

鋼襯F4異徑管

● 公稱通徑：DN15-600MM

● 使用溫度：-20-180℃

● 使用壓力：-0.09MPA-1.6MPA

● 鋼管選用：國標無縫鋼管

● 法蘭使用：選用平焊法蘭（參照HG/T20595-2009），也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN等標準法蘭，為便于用戶安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊活套法蘭）。

● 鋼襯四氟模壓件不同規格在不同溫度下耐受的負壓不同，可根據客戶工況條件進行特別設計。

025-57255189
產品參數表
    單位：mm

公稱通徑

鐵坯規格T

 高度H

孔徑D1

四氟密封面厚t

大頭法蘭外徑D

大頭法蘭孔距K

 法蘭厚度C

 襯里厚度t1

DN(mm)

NPS(inch)

20

1/2

 34*3 75 19 5 105 75 14 3
25 1 42*3 80 25 5 115 85 14 3.5
32 1  1/4 48*3 85 30 5 140 100 16 4
40 1  1/2 57*3 90 38 5 150 110 16 4.5
50 2 76*4 100 55 5 165 125 16.5 5
65 2  1/2 83*4 100 60 7 185 145 17.5 5.5
80 3 102*4 110 76 7 200 160 17.5 6
100 4 114*4 110 87 7 220 180 19.5 7
125 5 133*4.5 130 107 7 250 210 19.5 7.5
150 6 159*4.5 150 126 7 285 240 21.5 8.5
200 8 219*6.5 180 172 7 340 295 21.5 13
250 10 273*7 200 225 10 395 350 23.5 15
300 12 325*8 220 275 10 445 400 23.5 15
350 14 377*10 240 327 13 505 460 25.5 15
400 16 426*10 270 375 13 565 515 29.5 15
450 18 480*10 300 425 13 615 565 33.5 15
500 20 529*10 330 474 13 670 620 35.5 15
600 24 630*10 390 575 13 780 725 39.5 15
